Għarfien bażiku tat-turbini tal-gass
It-turbini tal-gass huma prinċipalment magħmula minn tliet komponenti ewlenin: kompressur, kamra tal-kombustjoni u turbina tal-gass. Iċ-ċiklu tat-turbina tal-gass ġeneralment jissejjaħ ċiklu sempliċi. Il-biċċa l-kbira tat-turbini tal-gass jużaw skema ta 'ċiklu sempliċi, u biss turbini tal-gass heavy-duty jużaw skema ta' ċiklu magħqud. Minħabba sfondi storiċi differenti, it-turbini tal-gass żviluppaw fi mogħdijiet tekniċi differenti. Turbini tal-gass tad-dawl aero-derivattivi industrijali u tal-baħar (magħrufa komunement bħala "magni aero-derivattivi") huma ffurmati billi jimmodifikaw magni tal-inġenji tal-ajru; Turbini tal-gass industrijali heavy-duty (magħrufa komunement bħala "magni industrijali") huma żviluppati wara l-kunċett tradizzjonali tat-turbina tal-fwar, li jintużaw prinċipalment għal drives mekkaniċi u stazzjonijiet ta 'enerġija kbar.
Turbina tal-gass tista 'tinqasam fi tliet partijiet mix-xellug għal-lemin: kompressur (blu), kamra tal-kombustjoni (aħmar), u turbina (isfar).
Klassifikazzjoni tat-turbini tal-gass
Hemm għexieren ta 'kumpaniji involuti fir-riċerka, id-disinn u l-manifattura tat-turbini tal-gass fid-dinja. Bħalissa, l-erba 'kumpaniji li mhaddma kompletament it-teknoloġija tat-turbina tal-gass heavy-duty huma General Electric ta' l-Istati Uniti, Siemens tal-Ġermanja, Mitsubishi Heavy Industries tal-Ġappun (li introduċew it-teknoloġija Westinghouse mill-Istati Uniti fil-jiem bikrija), u Ansaldo tal-Italja. Skond is-Sur Chen Xuewen, viċi-president ta 'Shanghai Electric Gas Turbine Co., Ltd., qatt ma kien hemm standard internazzjonali għal-livell tal-mudell ta' turbini tal-gass, u llum qed isir dejjem aktar vag. L-awtur jista 'jiġbor biss opinjonijiet minn diversi partijiet u jiġborhom fil-qosor kif ġej:
1.Skond it-temperatura tal-kombustjoni tat-turbina tal-gass hija maqsuma (kull 100 grad huwa livell):
L-Istati Uniti GE (Harbin Electric Introduzzjoni): 1100 grad għall-klassi E, 1200 grad għall-klassi F, 1400 grad għall-klassi H.
Il-Ġappun Mitsubishi (introdott minn Dongfang Electric): 1400 Grad huwa F Klassi, 1500 Grad huwa G Klassi, Klassi H huwa Prodott tat-Test Intermedju, 1600/1700 Grad huwa Klassi J.
Il-Ġermanja Siemens (Introduzzjoni Elettrika ta 'Shanghai): In-Numru l-Qadim V64.3A, V84.3A, V94.3A hija Klassi 6F. Fl-1997, Westinghouse biegħ id-diviżjoni tal-ġeneratur mhux nukleari tagħha lil Siemens. In-numru l-ġdid inbidel għal sgt simili 6-5000 f u sgt -8000 h. Il-Klassi F hija 1200 grad Ċ u l-Klassi H hija 1500 grad C.
2. Klassifikazzjoni tal-produzzjoni ta 'referenza għal turbini tal-gass heavy-duty:
Turbini tal-gass heavy-duty għall-ġenerazzjoni tal-enerġija huma ġeneralment klassifikati skont il-ħruġ meta t-temperatura tal-kombustjoni tal-kombustjoni hija bejn 1100 grad Celsius u 1500 grad Celsius. Pereżempju, il-produzzjoni tat-turbini tal-gass tal-klassi B hija inqas minn jew daqs 100MW, il-ħruġ tat-turbini tal-gass tal-klassi E huwa bejn 100MW u 200MW, il-ħruġ tat-turbini tal-gass tal-klassi F huwa bejn 200MW u 300MW, u gradi ogħla bħal klassi G u Klassi H huma fil-firxa ta '300MW sa 400MW. Skond is-Sur Chen Xuewen, minħabba li l-produzzjoni ta 'turbini tal-gass ta' diversi manifatturi żviluppat malajr, dan il-metodu ta 'klassifikazzjoni huwa ftit wara l-prodott attwali.
Żvilupp ta 'turbini tal-gass internazzjonali

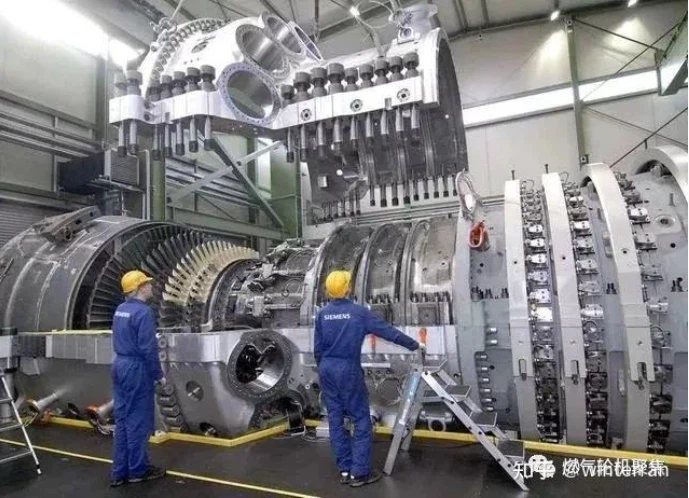

Siemens: Il-prodott rappreżentattiv Sgt 5-8000 H Super Gas Turbine jiżen 390 tunnellata (ekwivalenti għal Airbus A380 kompletament alimentat), huwa twil 13.1 metri, 4.9 metri wiesgħa, 4.9 metri għolja, u għandu qawwa taċ-ċiklu kkombinat ta '595MW. Il-ġenerazzjoni tal-enerġija ta 'Sgt waħda 5-8000 H hija biżżejjed biex tixgħel belt industrijali kbira. Ix-xfafar tat-turbini tagħha għandhom jifilħu għal temperatura għolja ta 'aktar minn 1500 grad, li taqbeż it-temperatura tad-dħul tat-turbina tal-magna tal-inġenju tat-turbofan GE90 u l-magna bil-ġett F404. Peress li l-veloċità tal-ponta tax-xafra tat-turbina taqbeż il-1700 kilometru fis-siegħa, il-forza ċentrifugali enormi tagħmel tarf wieħed ta 'kull xafra ta' kuntatt 10, 000 darbiet il-gravità tad-dinja. Ix-xafra ma tistax ikollha xi difetti, u l-iżball huwa biss għexieren ta 'mikroni, inkella se jkun skrappjat. Għalhekk, jingħad li xafra hija ekwivalenti għal BMW.
Mitsubishi Corporation: L-aħħar mudell huwa t-turbina tal-gass Super M701J b'qawwa ta 'ċiklu magħqud ta' 650MW. Huwa mgħammar b'kompressur assjali 15- bi proporzjon ta 'pressjoni ta' 23: 1. Il-berner u t-turbina assjali 4- huma kollha mkessħa bl-arja, u l-ewwel 3 stadji jużaw l-aħħar kisi protettiv ta 'temperatura għolja, kisi ta' barriera termali taċ-ċeramika u tkessiħ ta 'film ta' prestazzjoni għolja u teknoloġiji oħra ta 'teknoloġija għolja. Bl-ogħla temperatura tad-dħul tat-turbina tal-gass fid-dinja ta '1600 grad, xorta tista' tiżgura l-ħajja fit-tul ta 'komponenti ta' temperatura għolja. L-aħħar innovazzjonijiet fis-serje J huma mfassla biex ikomplu jnaqqsu l-emissjonijiet tal-karbonju. F'Marzu 2020, MHPS irċieva ordni għal żewġ powertrains M501JAC mill-Awtorità tal-Qawwa Intermountain f'Utah, l-Istati Uniti. Iż-żewġ turbini tal-gass huma bbażati fuq sistema ta 'kombustjoni niexfa baxxa mkessħa bl-arja u huma kapaċi jużaw sa 30% fjuwil ta' idroġenu rinnovabbli. Meta mqabbel ma 'impjanti tal-enerġija li jaħdmu bil-faħam ta' l-istess daqs, sistema ta 'idroġenu ta' 30% tnaqqas l-emissjonijiet tal-karbonju b'aktar minn 75%, filwaqt li sistema ta '100% ta' idroġenu telimina kompletament l-emissjonijiet tal-karbonju. Bejn l-2025 u l-2045, l-impjant se jikseb gradwalment 100% ġenerazzjoni ta 'elettriku ta' idroġenu rinnovabbli.
General Electric: 9HA Turbini tal-gass heavy-duty tas-serje huma l-aktar turbini tal-gass taċ-ċiklu magħqud effiċjenti fid-dinja; L-aħħar turbina tal-gass heavy-duty 9HA.02 tagħha mhux biss għandha effiċjenza taċ-ċiklu magħquda ta 'aktar minn 64%, iżda għandha wkoll produzzjoni ta' enerġija sa 826MW. Dawn iż-żewġ indikaturi ewlenin jaqbżu sew iż-żewġ kompetituri ewlenin tiegħu, u l-iktar teknoloġija ta 'stampar 3D l-aktar avvanzata tintuża biex timmanifattura komponenti ewlenin.
